Представьте, что вы наливаете воду в ванну. Вы не стоите над ней с секундомером, боясь переполнения. Вы просто смотрите на всплывающий предмет или слушаете щелчок механизма. Это и есть магия поплавкового датчика. Этот простой, но гениальный механизм превращает физическое движение воды в электрический сигнал или механическое действие. Если вы когда-либо чинили унитаз, обслуживали котельную или выбирали насос для скважины, вы уже сталкивались с этим устройством.
| Характеристика | Описание |
|---|---|
| Простота конструкции | Минимум электронных компонентов, высокая надежность |
| Энергонезависимость | Многие модели работают без внешнего питания (механические) |
| Устойчивость к загрязнениям | Не чувствительны к пене, пару и некоторым химическим веществам |
| Низкая стоимость | Значительно дешевле емкостных или ультразвуковых аналогов |
Физика процесса: почему поплавок вообще работает?
В основе всего лежит закон Архимеда. Когда тело погружается в жидкость, на него действует выталкивающая сила, равная весу вытесненной этой жидкостью части тела. Для поплавка это означает одно: если его средняя плотность меньше плотности жидкости, он будет плавать на поверхности. Как только уровень воды поднимается, поплавок следует за ним вверх. Как только падает - опускается вниз. Эта вертикальная траектория движения и является тем сигналом, который мы можем использовать.

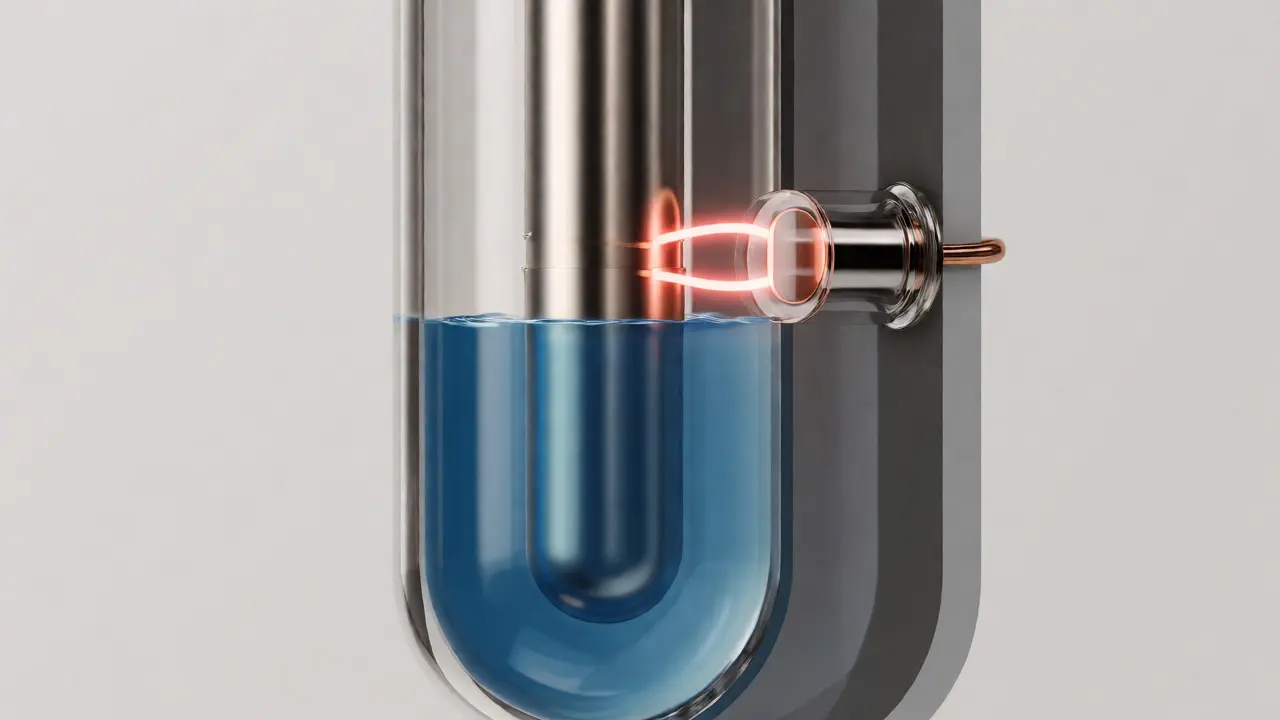

Но как превратить «вверх-вниз» в полезную команду? Здесь начинается инженерия. Самый распространенный способ - использование магнита. Внутри герметичного корпуса поплавка закреплен постоянный магнит. Рядом с ним, на неподвижной части датчика, находится геркон (герметизированный контакт). Пока магнит далеко, цепь разомкнута. Как только поплавок достигает нужной высоты, магнит притягивает контакты внутри геркона, и цепь замыкается. Всё. Никакой сложной электроники, никаких калибровок каждые полгода. Именно поэтому такие системы так любят сантехники и инженеры АСУ ТП.
Типы поплавковых датчиков: от бачка до нефтяной скважины
Не все поплавки одинаковы. Выбор типа зависит от того, что именно вы измеряете и где. Давайте разберем основные виды, чтобы вы не купили ненужное оборудование.
- Рычажные (одноточечные). Самый знакомый всем вариант. Вспомните арматуру в сливном бачке унитаза. Поплавок соединен с рычагом, который перекрывает клапан подачи воды. Здесь нет электричества, только механика. Идеально для контроля верхнего уровня, чтобы избежать перелива.

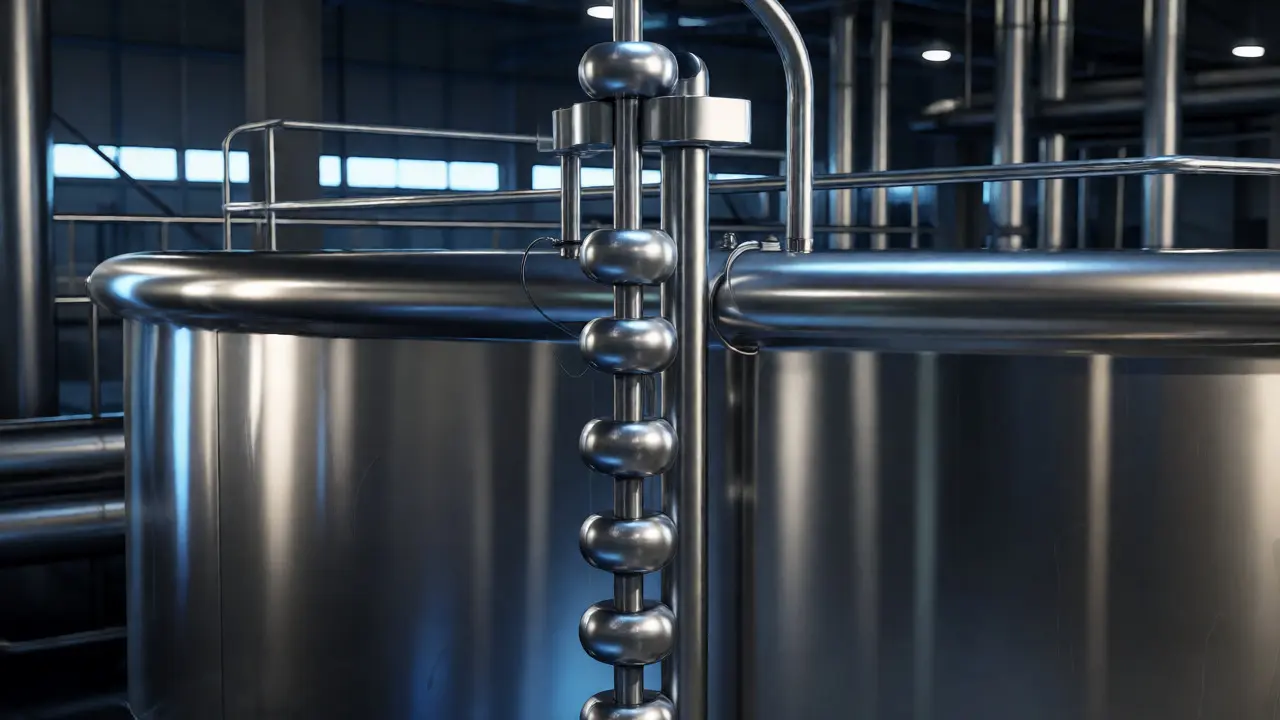

- Вертикальные (многоточечные). Представьте длинный стержень, вдоль которого скользит несколько поплавков или один поплавок с несколькими герконами на разных высотах. Такой датчик может контролировать три уровня: минимальный (для включения насоса), средний (рабочий) и максимальный (аварийный). Часто используется в дренажных колодцах и резервуарах ГВС.
- Цепные. Здесь роль рычага играет гибкая цепь или трос с грузилом. Когда уровень падает ниже определенной отметки, цепь провисает, освобождая механизм или замыкая контакт. Такие системы надежны в загрязненных средах, например, в канализационных коллекторах, где твердые частицы могут заклинить жесткий рычаг.
- Шаровые. Поплавок имеет форму шара и движется внутри направляющей трубы. Они компактны и часто применяются в бытовой технике, например, в кофемашинах или увлажнителях воздуха.
Где они встречаются чаще всего?
Вы удивитесь, насколько глубоко эти устройства проникли в нашу жизнь. Начнем с дома. Каждый смывной бачок содержит простейший поплавковый регулятор. Но есть и более сложные бытовые применения. Например, в системах отопления закрытого типа есть расширительный бак. Там стоит датчик, который сигнализирует о критическом падении давления, вызванным утечкой теплоносителя. Или возьмите кондиционер. Внутренний блок дренирует конденсат. Если трубка забилась, вода начинает переливаться через край. Специальный поплавок внутри поддона приподнимается и отключает компрессор, спасая вашу мебель от потопа.
Перейдем к промышленности. На нефтебазах стоят огромные цистерны. Контролировать уровень бензина или дизеля нужно постоянно. Здесь используются мощные промышленные поплавковые уровнемеры, рассчитанные на агрессивные среды и высокие температуры. Они не боятся паров углеводородов, которые могли бы вывести из строя оптические или емкостные датчики.
А еще есть очистные сооружения. В септиках частного дома или на городских станциях аэрации уровень стоков регулируется автоматически. Насос включается, когда поплавок поднимается, и выкачивает содержимое в фильтрационную камеру. Без этих датчиков нам пришлось бы дежурить у люков с ведром.
Плюсы и минусы: честный взгляд
Было бы идеально, если бы этот метод был универсальным, но у него есть ограничения. Главный плюс - надежность. Механика не зависает так, как программное обеспечение. Герконы служат десятилетиями. Однако есть нюансы.
Если жидкость вязкая, например, мазут или мед, поплавок может залипать на стенках бака. Он просто не успеет опуститься вовремя, и контроллер получит ложный сигнал о высоком уровне. Решают эту проблему выбором поплавков из гладких материалов, таких как полипропилен или нержавеющая сталь, и правильным углом установки.
Еще одна проблема - пена. В стиральных машинах или химических реакторах обильная пена может поднять поплавок выше реального уровня жидкости. Датчик решит, что бак полон, хотя на самом деле там мало жидкости. В таких случаях используют датчики с противовесами или выбирают другие технологии измерения.
Как выбрать правильный датчик?
Прежде чем бежать в магазин, ответьте себе на три вопроса. Первый: какая среда? Вода, масло, кислота, пищевая жижа? Материал корпуса должен быть совместим с ней. Для питьевой воды подойдет пластик (PP, PVDF), для кислот нужна керамика или специальные сплавы.
Второй вопрос: какой диапазон измерений? Рычажный датчик не подойдет для глубокого колодца глубиной 10 метров. Вам понадобится вертикальный многоточечный или цепной. Уточните длину штока или цепи перед покупкой.
Третий: какие условия эксплуатации? Температура, давление, наличие вибраций. В котельной с температурой пара 150°C обычный пластиковый поплавок расплавится. Ищите модели с металлическим корпусом и высокотемпературными уплотнениями.
Что делать, если поплавок залипает?
Залипание обычно происходит из-за накипи, жира или коррозии на оси крепления. Регулярно проверяйте шарнир. Если конструкция позволяет, смажьте ось силиконовой смазкой, совместимой с рабочей средой. В тяжелых случаях замените поплавок на модель с подшипником вместо обычной оси.
Можно ли использовать один датчик для двух разных жидкостей?
Теоретически да, если плотность жидкостей схожа и они химически совместимы с материалом датчика. Но на практике лучше иметь отдельные датчики. Разная плотность изменит глубину погружения поплавка, что исказит показания уровня. Кроме того, смешивание жидкостей может привести к образованию осадка, который заблокирует механизм.
Чем отличается геркон от обычного реле в датчике?
Геркон (герметизированный контакт) находится внутри стеклянной колбы, заполненной инертным газом. Контакты не окисляются и не искрят во внешней среде. Обычное реле имеет открытые контакты, которые быстро выходят из строя во влажной или агрессивной атмосфере. Поэтому в 90% современных поплавковых датчиков используются именно герконы.
Как проверить работоспособность датчика дома?
Подключите датчик к тестеру в режиме прозвонки цепи. Поднесите магнит (можно использовать сам поплавок, если он магнитный) к геркону. При приближении магнита цепь должна замкнуться (тестер подаст звуковой сигнал). При удалении - разомкнуться. Если реакции нет, геркон неисправен или оборван провод.
Почему мой насос включается слишком поздно?
Скорее всего, поплавок установлен неправильно. Проверьте точку переключения. Возможно, рычаг загнут или ограничитель хода сместился. Также убедитесь, что поплавок не касается стенок резервуара. Трение о стену мешает ему свободно двигаться, создавая эффект запаздывания сигнала.
Будущее технологии
Несмотря на появление радаров, лазеров и умных счетчиков, поплавковые датчики никуда не денутся. Они слишком дешевы и надежны. Инженеры лишь улучшают материалы, делая их устойчивее к экстремальным температурам и химии. Так что, если вам нужен простой и честный контроль уровня, который не потребует обновления прошивки, поплавок остается лучшим другом инженера.
